MD. 12.3. 4

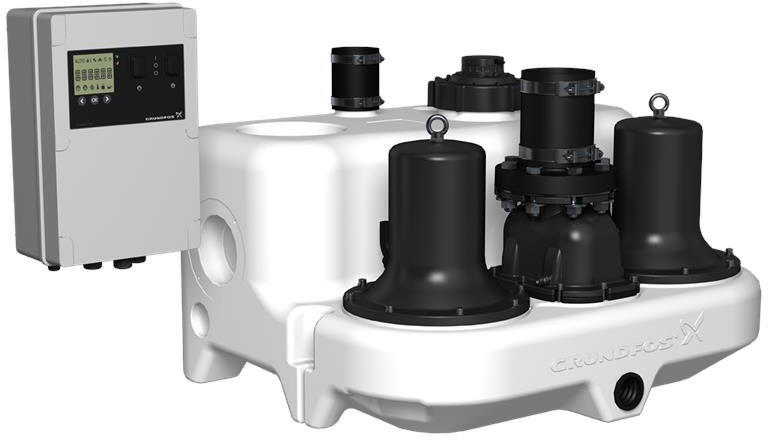

A telepítésre kész, komplett egységként szállított Multilift része egy telj. integrált gyűjtőtartály két sziv. val és búvármot. ral, a beépített Y-elágazással ellátott visszacsapó szelepet, a gyűjtőtartályra szerelt nyomóoldali adapter, a hozzá tart. rug. DN100 csatl. darabbal, valamint egy előre huzalozott, szintérz. -t tart. Kontroller.

A teljesen beépített gyűjtőtartály rendelkezik a szívócső, a nyomócső, légtelenítő cső és a kézzel működtethető membránszivattyú (kiegészítő tartozék) csatlakoztatásához szükséges valamennyi csatlakozóval.

A gyűjtőtartályt 8 bemeneti nyílással látták el körben. A DN100 típusú hátsó bemenet a szabadalmaztatott bemeneti lemezen elhelyezkedve 180 és 315 mm között fokozatmentesen) csatlakoztatja valamennyi szívócsőszintet (közepet). DN100 és DN50 bemeneti nyílás az oldalakon. 2 x DN150, DN50 nyílás a tartály tetején.

A Multilift rozsdamentes polietilén gyűjtőtartályok nem eresztik át a gázt, a szagot és a vizet, továbbá az alj rézsútos kialakítása csökkenti a maradék víz és a lerakódás mennyiségét.

Vortex járókerékkel felszerelt szivattyúk, karbantartást nem igénylő búvármotorok, a két tengelytömítés között élettani szempontból veszélytelen olajjal feltöltött olajkamra. A forgásirány kívülről a tengely fölött, a szemescsavar alatt figyelhető meg.

A mikroprocesszoros LC221 vezérlőt kijelzője biztosítja a teljes felügyeletet. A szivattyú és az érzékelő 4 m vagy 10 m kábellel és csőhosszal csatlakozik a vezérlőhöz. A dugóval (és a 3-fázisú motorokhoz fázisinverterrel) ellátott hálózati kábel hossza 1,5 m A vezérlő által felügyelt, a ház belsejébe dugóval csatlakoztatható érintkezőmentes, piezorezisztív nyomásérzékelő, pontosságú milliméteres pontosságú adatokat jelenít meg a kijelzőn. A dugulásbiztos nyomócső a tartályon belül nem rendelkezik mozgatható alkatrészekkel a szennyvízben.

A vezérlő biztosítja a motor termikus túlterhelés védelmét és ellenőrzi a szivattyú működését. A motor termikus túlterhelés védelme a tekercselésben található hőkapcsolókból áll.

A termék elérhetőségéről és szállítási módokról érdeklődjön elérhetőségeinken!

A Grundfos Multilift MD. 12.3. 4 3x400V alkalmazása
A MULTILIFT széria típusai az épületek csatornaszint alatti szennyvizeinek a közcsatorna hálózatba történő átemelésére kínálnak megoldást. A kompakt kivitelüknek köszönhetően minimális helyigényük van, így szinte bármely épületben alkalmazhatók. A telep kialakítása az elárasztásra hajlamos aknákba és helyiségekbe történő telepítés esetén is folyamatos üzemet biztosít.
Ezt a konkrét típust jellemzően csatornaszint alatti alagsorok, pincék szennyvizének átemelésére használják, valamint meglévő épületek felújítása, új funkciók (pl. : pincei étterem, fitnesz, szauna, vizesblokk) kialakítása esetén, mivel a készülék közvetlenül csatlakoztatható a hátsó kiömlésű álló vagy fali toalettekhez.
A Grundfos Multilift MD. 12.3. 4 3x400V átemelő telep többlakásos társasházak, kisebb közintézmények, iskolák, éttermek, hotelek, irodák esetén is alkalmazható.
Házi és fekáliás szennyvizek szállítására is alkalmas.

Ajánlott telepítése
A Grundfos Multilift MD. 12.3. 4 3x400V egy telepítésre kész berendezés és hét különböző hozzáfolyási csonkja pedig a tartály valamennyi oldalán rugalmas beépíthetőséget biztosít.
A telepítés során arra kell figyelni, hogy a berendezés egy jól szellőző, jól megvilágított helyre kerüljön és körülötte legalább 60 cm szabadon körbejárható teret kell biztosítani a könnyű hozzáférhetőség miatt.

A gyártóról
A Grundfos a világ egyik vezető víztechnikai dán vállalata. 1945 óta jelen van a piacon, jelenleg pedig már több mint 80 vállalat képviseli több mint 55 országban. Célkitűzése, hogy olyan termékeket és megoldásokat garantáljon felhasználóinak, melyek a természeti erőforrások felhasználására és az éghajlat változások által okozott hatások csökkentésére alapszanak. Az energiahatékony és intelligens vízügyi megoldások alkalmazásával és folyamatos fejlesztésével jelentősen javítják az emberek életminőségét.

A vezérlő funkciói:

be/ki kapcsoló, váltókapcsoló a két szennyvízszivattyú között normál esetben és meghibásodás esetén a piezorezisztív érzékelő folyamatos jele alapján
motorvédő megszakító által biztosított motorvédelem és/vagy árammérés, valamint a csatlakozás a hőkapcsolókhoz.
futásidő korlátozásnak köszönhető szárazonfutás elleni motorvédelem a következő vészhelyzeti üzemeléssel
24 h automatikus tesztüzem hosszú
állásidő esetén
késleltetési idők beállítása:
leállási késleltetés (a leállítási szint elérése és a szivattyú leállítása közötti idő)
indítási késleltetés (az indítási szint elérése és a szivattyú indítása közötti idő)
riasztási késleltetés (a hiba jelentkezése és a riasztás
közötti idő), melynek célja, hogy megakadályozza a rövid ideig tartó magas szintű riasztást, amikor ideiglenesen nagy az áramlás a tartályba.
automatikus árammérés a riasztás kijelzéseihez
üzemjelzések:
üzemmód (auto, kézi)
üzemórák száma
impulzusok (Indítások száma)
mért legmagasabb motoráram
riasztások:
szivattyúállapot (működik, meghibásodás)
fázissor-hiba és hiányzó fázis
hőkapcsoló hiba
magas vízszint riasztás
javítási/karbantartási idő (választható)
a riasztás automatikus visszaállításának kiválasztása
hibanapló 20 riasztásig
választás a különböző indítási szintek között
a csatlakoztatott érzékelő típusának kiválasztása
érzékelő kalibrálása (előzetes beállítás)
karbantartási időköz kiválasztása (0, 3, 6 vagy 12 hónap).
Alapkivitelben az LC 221 6 feszültségmentes kimenettel rendelkezik a következők számára:
- szivattyúműködés - szivattyú meghibásodás - magas vízszint riasztás - általános hiba. 6 digitális kimenettel a következő funkciók számára:
- az (előreszerelt) nyomásérzékelő lemez csatlakozása - a (4-20 mA vagy 0-5 V) analóg érzékelő csatlakozása - az analóg érzékelő helyett legfeljebb 4 szintkapcsoló vagy nyomáskapcsoló csatlakoztatása - annak a különálló szintkapcsolónak a csatlakoztatása, amely a Multilift egységen kívüli elárasztást érzékeli. Az átemelő állomások gyakran az alapban található teknőben - az épület legalacsonyabb pontján - helyezkednek el. Talajvíz befolyás vagy vízcsőrepedés esetén a vezérlőn riasztás jelenik meg. - egy külső riasztás visszaállítás csatlakoztatása - a motor hőkapcsolójának csatlakoztatása.

Folyadék:
Szivattyúzott közeg:Bármilyen Newtoni folyadék
Folyadékhőmérséklet tartomány:0 . . 40 °C
Folyadék-hőmérséklet működés közben:20 °C
Sűrűség:998.2 kg/m3

Műszaki:
A szivattyú müszaki adataihoz tartozó fordulatszám. :1430 rpm
Névleges térfogatáram:5.5 l/s
Max. térfogatáram:13.9 l/s
Névleges szállítómagasság:6.4 m
A járókerék típusa:VORTEX
Max. Részecske:50 mm
Jóváhagyások:CE, EAC, MORO, UKCA, SEPRO
Non-return valve type:Flap valve

Anyagok:
Pump housing:LDPE
Járókerék:LURANYL
Tartály:PLASTIC
LDPE
Tömítés:NBR

Telepítés:
Megengedett hőmérséklettartomány:0 . . 40 °C
Nyomóoldali csatlakozó típusa:DIN
Nyomóoldali csatlakozó mérete:DN 80
A csőcsatlakozás névleges nyomása:PN 6

Elektromos adatok:
Bemenő teljesítmény P1:1.8 kW
P2:1.5 kW
Hálózati frekvencia:50 Hz
Névleges feszültség:3 x 400 V
Feszültség tűrés:+10/-14 %
Óránkénti max. indítások száma:60
Névleges áram:2 X 3,6 A
Cos phi - teljesítménytényező:0.75
Motor hatásfok teljes terhelésnél:82.1 %
Pólusok száma:4
Indítási mód:DOL
Védettségi osztály (IEC 34-5):IP68
Szigetelés osztály (IEC 85):F
Kábelhossz:1.5 m
Csatl. dugó:CEE 3P+N+E

Tartály:
Tartálytérfogat:130 l
A gyűjtőtartály teljes hasznos térfogata, 180 mm-es bemenet:49 l
A gyűjtőtartály teljes hasznos térfogata, 250 mm-es bemenet:69 l
A gyűjtőtartály teljes hasznos térfogata, 315 mm-es bemenet:86 l

Egyéb:
Saját tömeg:113 kg
Össztömeg: 158 kg

Így is ismerheti: Multilift MD 12 3, MultiliftMD123, Multilift MD 12. 3
