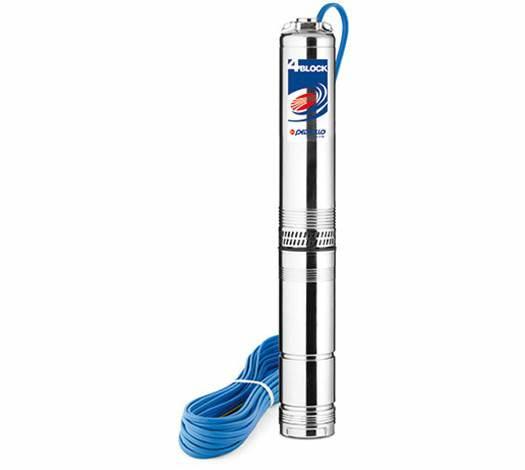

Pedrollo 4-BLOCK búvárszivattyú A 4BLOCKm 4/7 csőszivattyú visszatért a Pedrollo kínálatába immár megújult hidraulikával és még hatékonyabb működés sel. A régi 4/7-es típushoz képest magasabb nyomással rendelkezik (kb. +1 bar), miközben energia igénye nem változott. A gyártónak sikerült úgy módosítani a hidraulikus egységet , hogy a jelenlegi európai energetikai szabványnak is teljes mértékben megfelel. Az új fejlesztés "lebegő" lapátkerekeinek köszönhetően kisebb az esélye a megszorulásnak és a homoktartalom miatti kopás mértéke is jelentősen csökken. Tipikusan a lakossági szektorban használatos házi vízellátásra, locsolásra, öntözőrendszer ellátására stb. fúrt kútból vagy vízgyűjtőkből. Általános felhasználási területei

• házi vízellátás fúrt kutakból vagy kisebb szintkülönbségeknél kb. 20 méteres (2 baros) veszteségig
• locsolás tömlővel
• öntözőrendszer ellátása
• töltési feladat elvégzése pl. medence vagy egyéb vízgyűjtők töltése kútról

Miben különbözik a régi típushoz képest?

• hatékonyabb motor és hidraulika
• magasabb homoktűrés: 200 gr/m 3
• magasabb nyomás
• magasabb bemerülési mélység

Szerkezeti felépítése

1. Szivattyúház és nyomócsonk. A nyomócsonk ISO 228/1 szabványnak megfelelő menettel van ellátva. Mérete 1 1/4" (5/4") belső menet.
2. Szivattyú csapágy
3. Járókerék Delrin®-ből
4. Diffúzor Noryl-ból
5. Fokozatház rozsdamentes acélból
6. Hidraulika tengely AISI 304 acélból
7. Kábelvédő csatorna AISI 304 acélból
8. Mechanikus előszűrő AISI 304 rozsdamentes acélból
9. Tengelykapcsoló technopolimerből és sárgarézből
10. Motor tengely AISI 431 nemesacélból
11. Motorburkolat AISI 304 rozsdamentes acélból
12. Tengelytömítés ST4-16 Ø16 mm
    Anyaga: Kerámia-Grafit-NBR
13. 4-BLOCK üzemi kondenzátor
14. Elektromos motor
    Speciálisan méretezett, újratekercselhető motor olajfürdőben.
    Az olaj nem mérgező, élelmiszeripari minősítésű.
    Folyamatos üzemre tervezett.
    Tekercselésbe épített hővédelemmel.
    220-230V 50Hz 0,55kW (P 2 ) 0.75HP
    Áramfelvétele: 4.4A
    Szigetelési osztály: F
    Védettség: IP X8
15. Kompenzációs membrán
16. Elektromos tápkábel
    DRINCABLE® HRC típusú kábel ivóvizes minősítéssel. Hossza 20 méter.
    XP P 41-250 szabvány szerint.
    Jóváhagyási száma 18 MAT NY 156

Gyakori felhasználási példák Házi vízellátás hidrofor tartállyal és nyomáskapcsolóval. Locsolás kerti csapon keresztül áramláskapcsolós használattal. Öntözőrendszer megtáplálása áramláskapcsolón keresztül történő vezérléssel. Házi vízellátás vagy öntözés frekvenciaváltós üzemeléssel.
