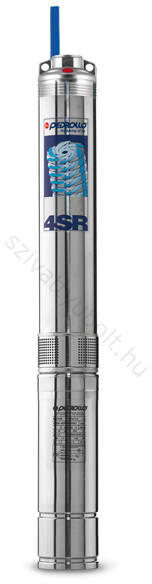

FIGYELEM!   A kábeltoldást öntőgyantás készlettel kell elvégezni a teljesen vízmentes kötés érdekében. Három fázis esetén fázisvédelem kiépítése kötelező! ESP  vezérlődobozok Öntőgyantás kábeltoldó A 4SR sorozat leírása: A Pedrollo 4SR típusú szivattyúi elsősorban fúrt kutakból való vízkivételre lettek tervezve. A motor hűtését a csőkútban áramló víz biztosítja, ezért található a szívórész a szivattyú közepén. A nagy teljesítményű többfokozatú hidraulika egyenletes vízhozamot és nyomást biztosít. Beépített szárazonfutás védelemmel nem rendelkezik, ezért a telepítés során erről gondoskodni kell. A szivattyú típus középső szívású és egy durva mechanikus szűrő védi a nagyobb szennyeződések bekerülésétől. A szivattyú függőleges illetve vízszintes helyzetben is telepíthető. Vízszintes telepítés korlátai 27 lépcsőig: 4SR1 4SR1.5 4SR2 4SR4 Vízszintes telepítés korlátai 17 lépcsőig: 4SR6 4SR8 4SR10 4SR12 4SR15 Az óránkénti maximális indulások száma  20  szabályos időközönként. A 4SR típus teljesítménye a következő intervallumban mozog: Szállítási teljesítménye 375 liter/percig, azaz 22,5 m3/óráig terjed Emelési magassága 405 méterig, azaz 40.5 Bar-ig terjed Teljesítménye 0,37 kW-tól 7.5 kW-ig terjed A kiválasztásakor a következőkre figyeljünk oda: A maximális folyadék hőmérséklet nem haladhatja meg a +35°C-ot A szállított folyadék homoktartalma az átlagon felüli maximum 150g/m3 A megengedett bemerítési mélység akár 100 méter a víz szintje alá A csőszivattyú folyamatos üzemre lett tervezve (S1) A szivattyú a következő biztonsági szabályoknak felel meg: EN 60335-1 EN 60034-1 IEC 60335-1 IEC 60034-1 CEI 61-150 CEI 2-3  Teljesítménytől függően a kábelhossz: 0,37 kW – 1,5 kW között 1,5 méter 2.2 kW – 5.5 kW között 2,5 méter 7.5 kW esetén 3,5 méter A 4SR csőszivattyúk két féle motorral rendelhetőek, Pedrollo illetve Franklin motorral. A Pedrollo motoros szivattyúk súlya 11,8 – 43,7 kg-ig terjed. A Franklin motoros szivattyúk súlya 13 – 47,5 kg-ig terjed. A szivattyúk átmérője a kábelcsatornával együtt 100 mm. Rendelhetőek egy fázisban (4SRm) és három fázisban (4SR). 2.2kW feletti motorteljesítmény esetén már csak három fázisú kivitelben rendelhető. Áramfelvételük egy fázisú motorok esetén 3,1 – 16 Amperig. Áramfelvételük három fázisú motorok esetén 2,1 – 18,4 Amperig. Külső burkolat: rozsdamentes mikroöntésű acélköpeny nyomóoldalon belső menetes csatlakozóval A belső menetes csatlakozók méretei típustól függően 5/4 illetve 2 coll. Alsó szívórács (szűrő): rozsdamentes acél AISI 304 Belső motorburkolat: rozsdamentes acél AISI 304 Diffúzorok: Noryl GFN2V Járókerekek: Lexan 141-R Járókerék ház: rozsdamentes acél AISI 304 Hidraulikatengely: rozsdamentes acél AISI 304 A hidraulika csapágyazása: állórész: technopolimer forgórész: rozsdamentes acél AISI 316 Kábelcsatorna: rozsdamentes acél AISI 304 F szigetelésű osztályba tartozik IP68-as védelemmel. Még több Pedrollo 4SR búvárszivattyú!Még több Pedrollo búvárszivattyú!Még több Pedrollo szivattyú!Még több búvárszivattyú!A Pedrollo 4SR 12/29 búvárszivattyú műszaki adatai:

Így is ismerheti: 4 SR 12 29 494 L 9229 AX, 4SR1229494L9229AX, 4 SR12/29 (4 94 L9229AX), 4SR12/29 (494L9229 AX)
