Kompakt átrakó állomás csatlakoztatásra kész mosdókagyló, zuhanyzó, fürdőkád és WC leeresztéséhez. Szivattyúzott közeg:
Háztartási területeken lévő víz összegyűjtésére és szállítására:
Szennyvíz ürülékkelSzennyvízszállítá s 12050 szerint
A szennyvízszivattyú berendezés megfelel az EN 12050-3 szabvány követelményeinek. Az 12050-3 szerinti eszközök esetében ügyeljen a következő pontokra:
Az összes csatlakoztatott vízelvezető alkatrész egy helyiségben van felszerelve.
A visszafolyási szint felett van egy másik WC. Építkezés:
Kompakt, teljesen merülő szivattyúállomás búvárszivattyúval, csatlakoztatásra készen. A búvárszivattyú forgó lapáttal van felszerelve. A penge garantáltan felőrli a szennyvízben lévő ürüléket. A szintet függőleges úszókapcsolóval mérjük. A szellőző be van építve a házba, és aktív szénszűrővel van felszerelve. Legfeljebb öt csatlakozás áll rendelkezésre:
1x bemenet 50 mm (DN 40), visszacsapó szelep nélkül, felfelé gyártva, gyárilag zárt.
2x bemenet 50/63 mm (DN 40/50), visszacsapó szeleppel, vízszintesen balra és jobbra készült, gyárilag nyitott.
1 x WC csatlakozás 110 mm (DN 100), elöl készült, gyárilag nyitott. - Szükség esetén a WC-csatlakozás jobbra vízszintesen kivitelezhető. A megfelelő nyílás már gyárilag zárva van.
1x 40/50 mm-es nyomócsatlakozás (DN 32/40), visszacsapó szeleppel, felfelé gyártva, gyárilag nyitott. Szállítás tartalma:
1x tömítőhüvely 40/50 mm (DN 32/40) a nyomáskimenethez
2x tömlőbilincs 32-50 mm
1x tömítő hüvely 110 mm (DN 100)
1x szorítógyűrű
1x tömlőbilincs 110-130 mm
2x beömlő csatlakozás 63 mm (DN 50)
2x tömítőhüvely 50/63 mm (DN 40/50)
2x visszacsapó szelep
4x csőcsipesz 50-70 mm
2x tömlőbilincs 32-50 mm
2x tömítődugó
4× O-gyűrű
Rögzítés (biztonság a felhajtóerő ellen): 2 x rögzítési szög csavarokkal és tiplikekkel
Beépítési és kezelési útmutató Üzemi adatok:
Megengedett felhasználási terület
középhőmérséklet T: 3 °C
Max. közepes hőmérsékletű, rövid távú, legfeljebb 5 perc. T: 75 °C
környezeti hőmérséklet T: 3 °C
Maximális üzemi nyomás PN: 1 bar Motor adatok:
Hálózati csatlakozás: 1~230 V, 50 Hz
Feszültségtűrés: ±10%
Névleges motorteljesítmény P2: 0,42 kW
Névleges fordulatszám n: 2800 1/min
Névleges áram IN: 3,5 A
F szigetelési osztály
Motor védelmi osztály: IP68
Max. kapcsolási frekvencia t: 20 1/h Anyagok:
Tartály anyaga: ABS
Szivattyúház: PP-GF20
Járókerék: PP-GF20 Beépítési méretek:
Csőcsatlakozás a szívóoldalon: DN 32

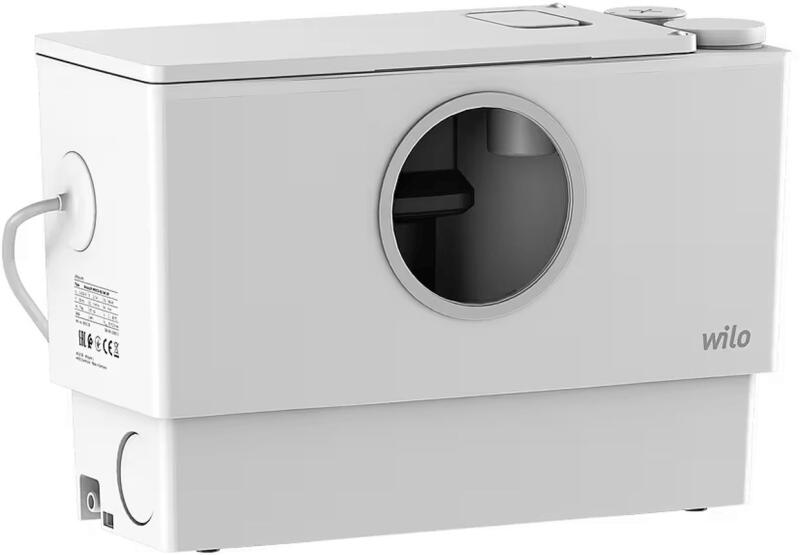

Nyomócső csatlakozás: DN 32szemléltető fotó

Így is ismerheti: DrainLift MINI 3 XS WC EF 6095128, DrainLiftMINI3XSWCEF6095128, DrainLift MINI3 XS/WC EF (6095128), DrainLiftMINI3-XSWC-EF6095128, DrainLift MINI3-XS/WC-EF ( 6095128)
